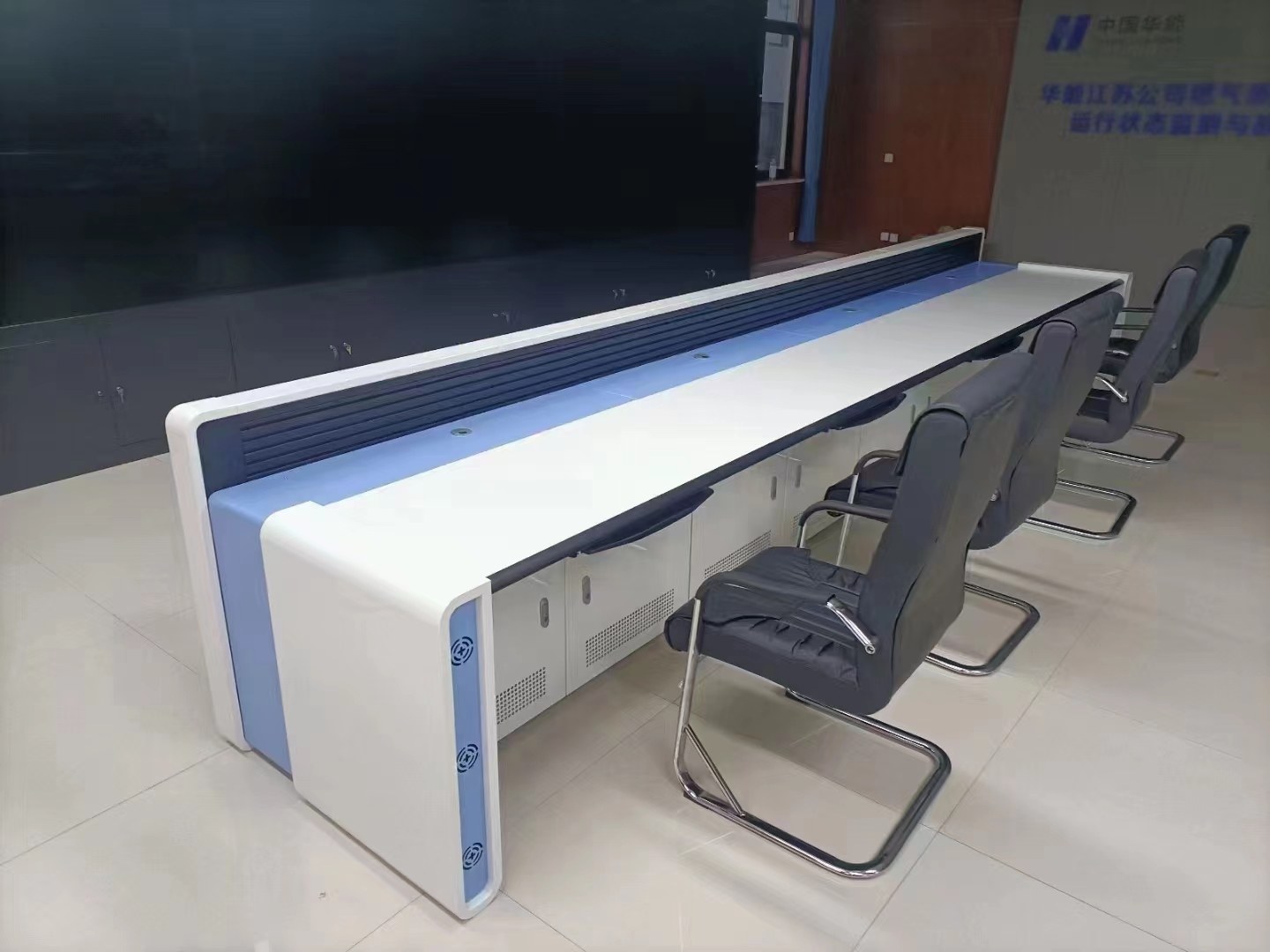

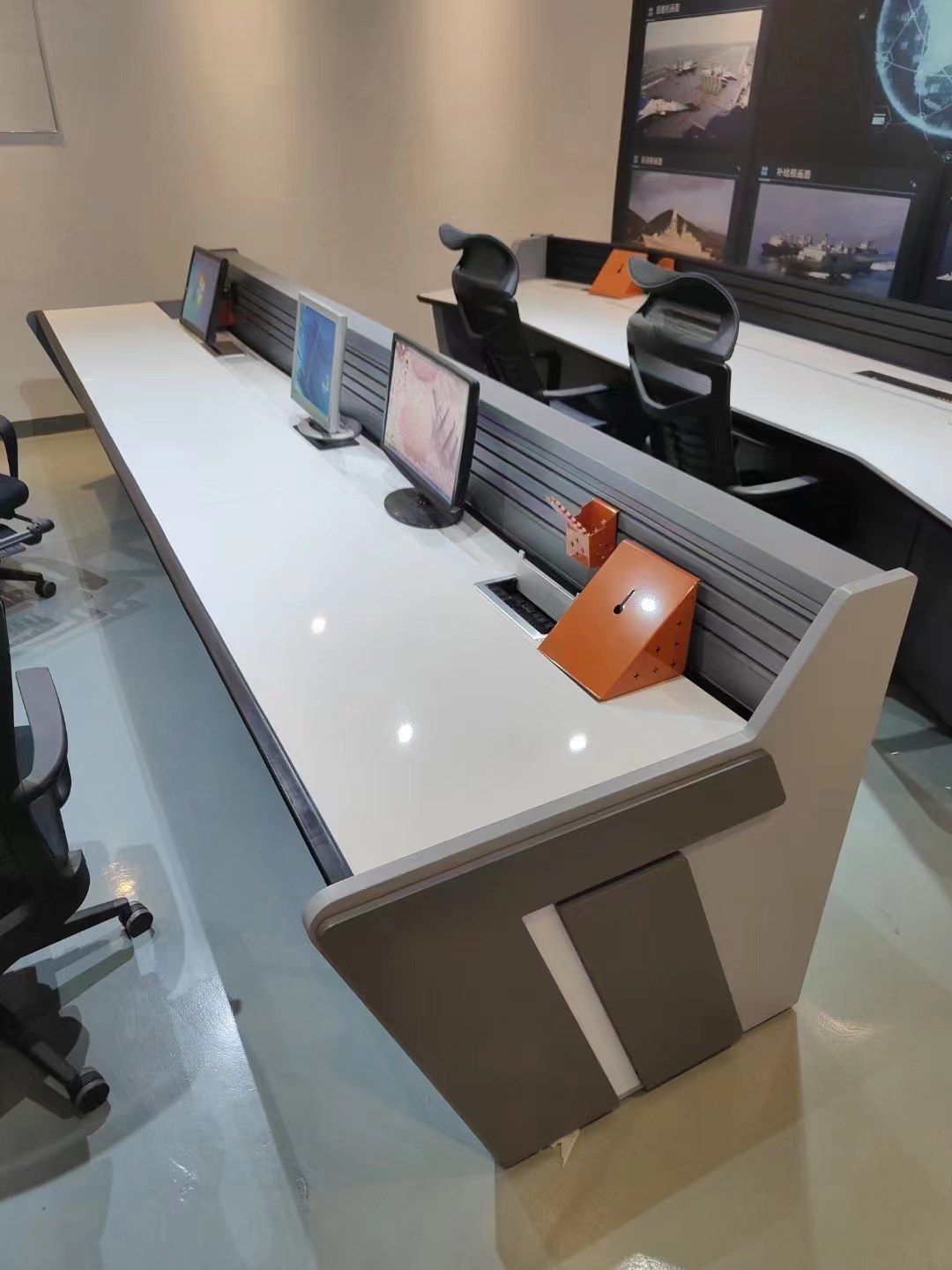

کنسول دیسپاچینگ برق

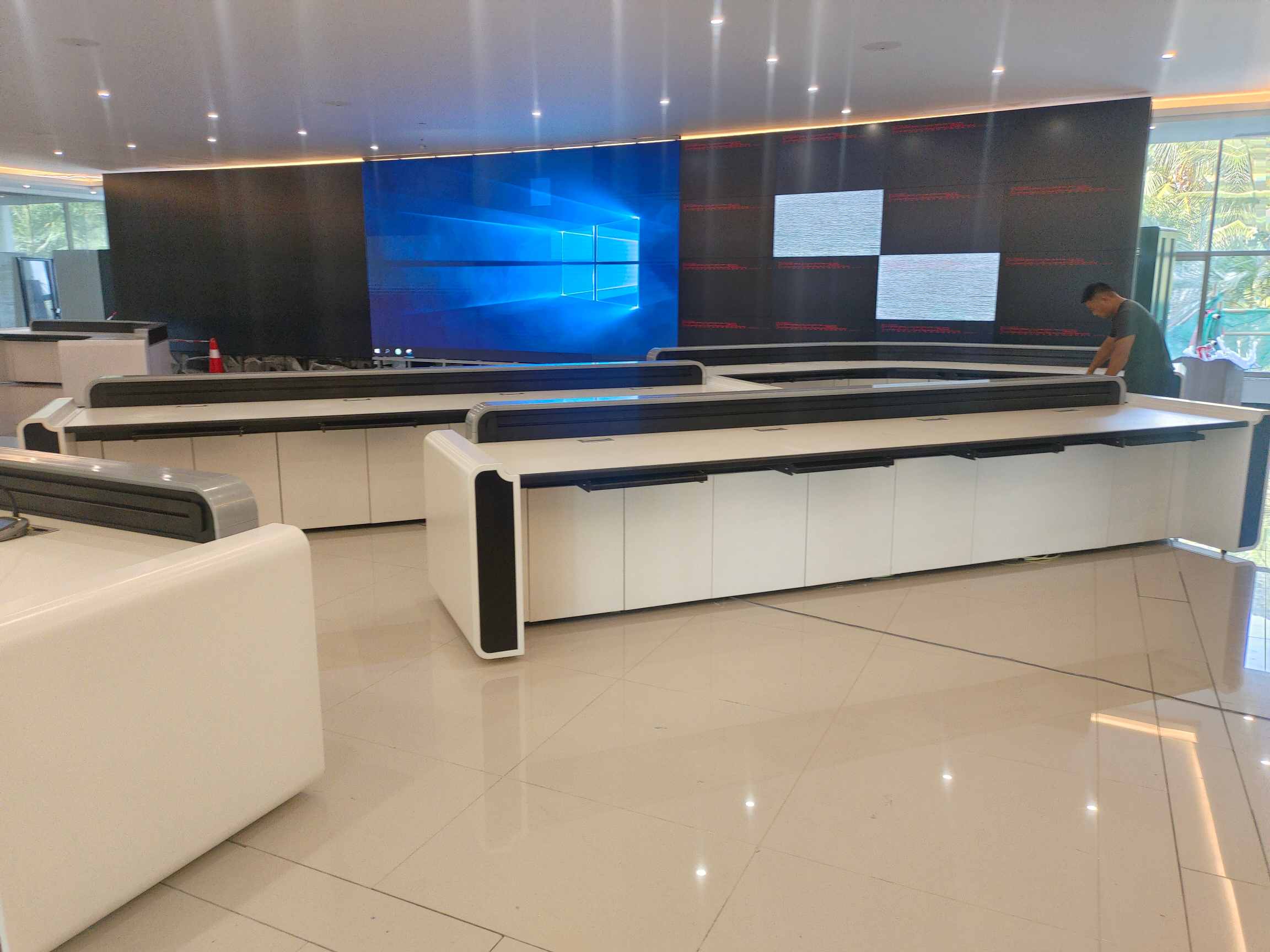

کنسول توزیع نیرو از چین TEMERY که ایستگاه کاری کنترل شبکه یا میز مانیتورینگ برق نیز نامیده می شود، یک پایانه تعاملی اختصاصی انسان و ماشین برای محیط های کنترل برق است. برخلاف میزهای معمولی، کاملاً با استانداردهای ایمنی صنعت برق، الزامات EMC و مشخصات عملکرد 24 ساعته مطابقت دارد که به طور گسترده در مراکز توزیع استانی/شهری، اتاق‌های نظارت توزیع، نیروگاه‌های حرارتی/آبی و اتاق‌های کنترل انرژی جدید بادی-خورشیدی استفاده می‌شود.

این یک ساختار مونتاژ شده مدولار را اتخاذ می کند که از طرح های خط مستقیم، قوس شکل، U شکل و سایر طرح های چیدمان سالن پشتیبانی می کند. هر موقعیت کاری آن را می توان به طور مستقل با سیستم پشتیبانی چند مانیتور، مدیریت کابل مخفی، کابین ذخیره تجهیزات و حفاظت از زمین پیکربندی کرد. این اجازه می دهد تا پیکربندی سفارشی در هر مقیاس پروژه و نیازهای عملیات اعزام.

1. فریم اصلی

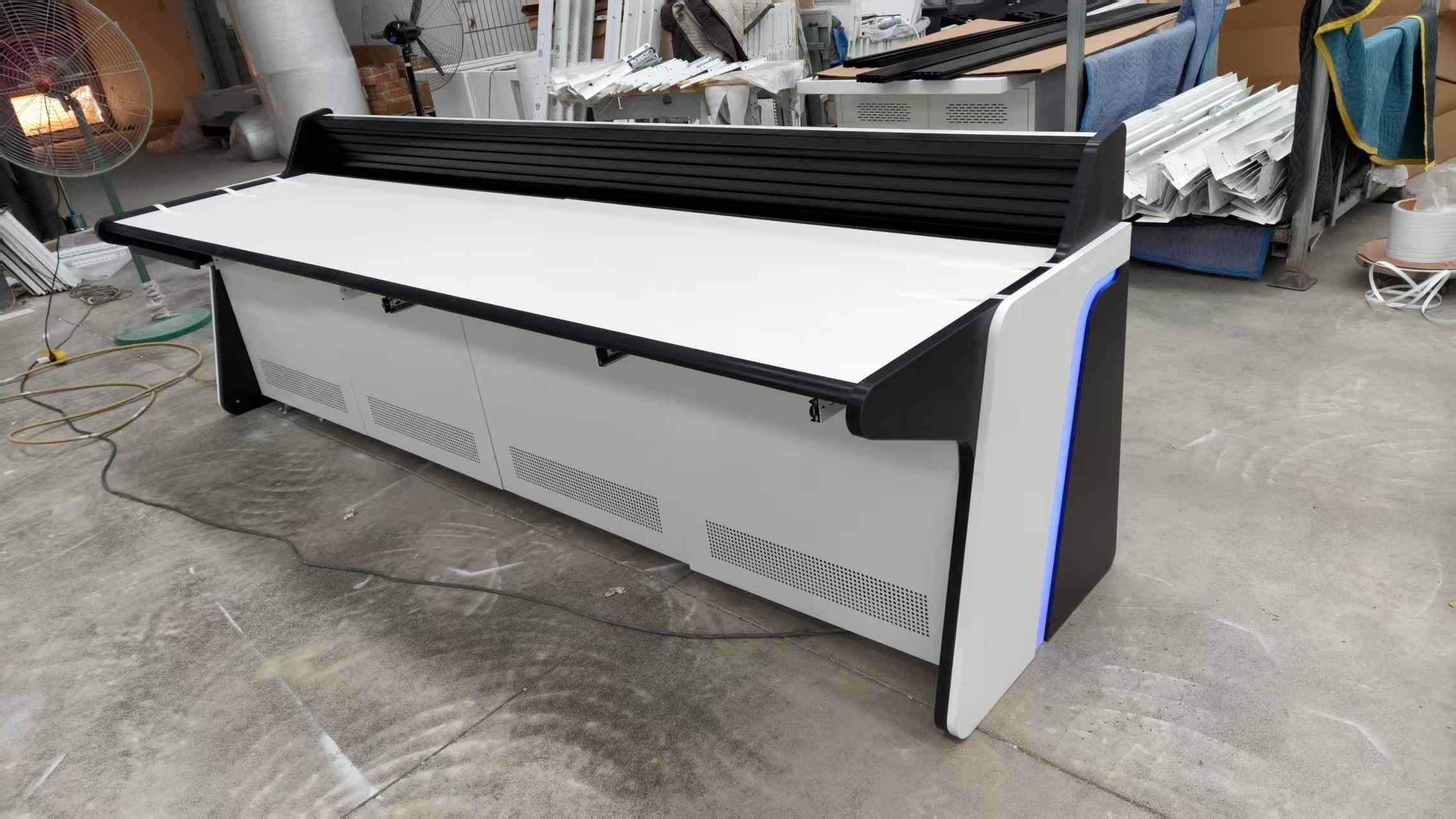

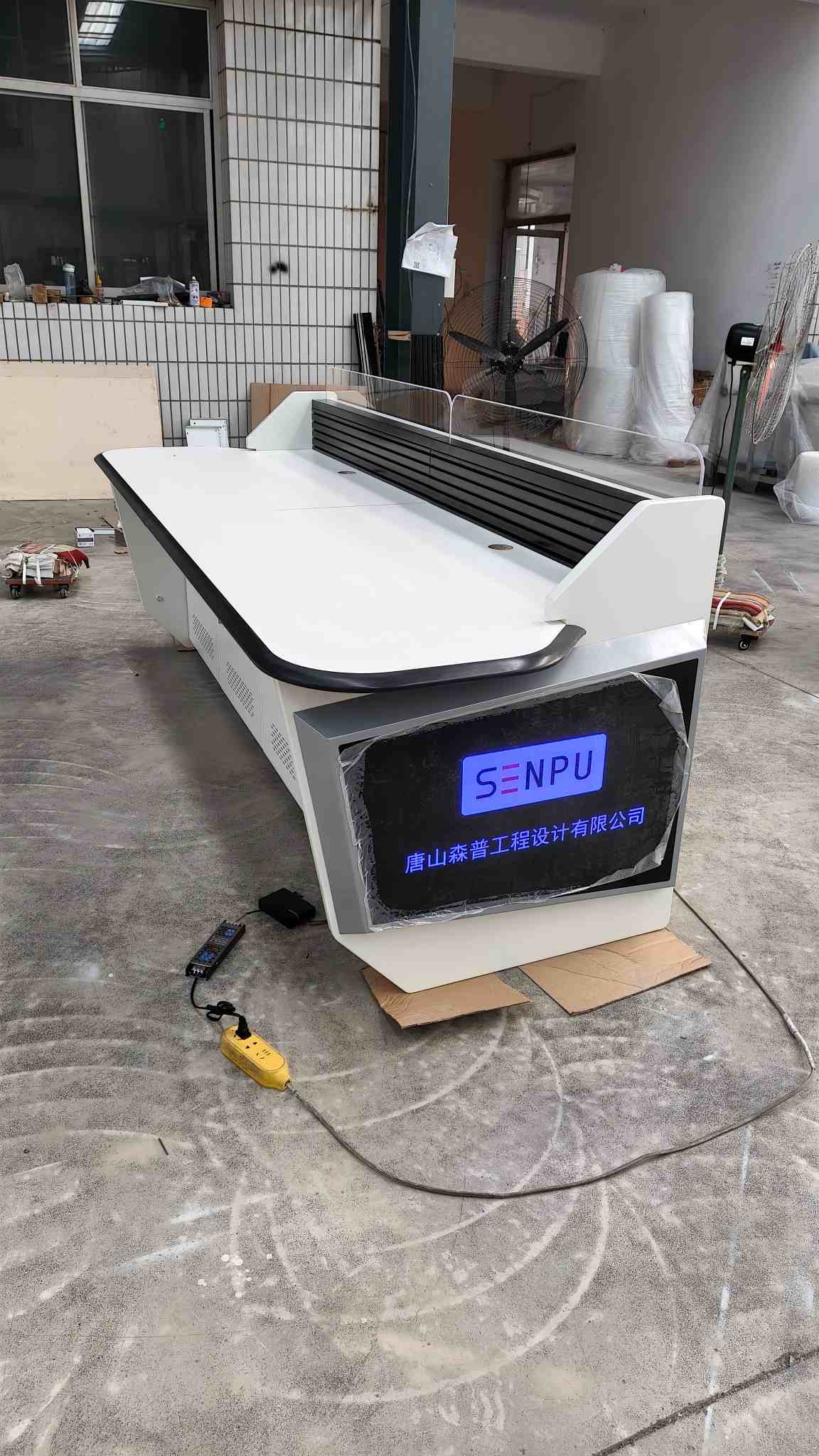

قاب کنسول Power Dispatching از ورق فولادی نورد سرد SPCC با کیفیت بالا با ضخامت 1.5 میلی متر تا 2.0 میلی متر ساخته شده است. کل قاب تحت عملیات ترشی اسید، فسفاته کردن، چربی زدایی و پاشش الکترواستاتیکی با دمای بالا قرار می گیرد تا از مقاومت در برابر زنگ زدگی، مقاومت در برابر خوردگی، مقاومت در برابر رطوبت و مقاومت در برابر تغییر شکل اطمینان حاصل شود. تمام موقعیت های جوش روی آن به نرمی و بدون لبه های تیز صیقلی می شوند.

نسخه رده بالای آن از ساختار تیر آلیاژ آلومینیوم صنعتی 6063-T5 استفاده می کند که پایداری کلی بالاتر، وزن سبک تر و عملکرد باربری قوی تر را ارائه می دهد. قاب سفت و سخت می تواند بار سنگین چند صفحه ای طولانی مدت را بدون لرزش یا تغییر شکل تحمل کند و به طور کامل با کار نظارت صنعتی طولانی مدت بدون وقفه سازگار شود.

2. میز کار ضد الکتریسیته ساکن

میز کار از لمینت فشرده ضد الکتریسیته ساکن HPL وارداتی استفاده می کند، ماده ای ویژه برای تجهیزات کنترل برق و اتاق کامپیوتر. مقاومت سطح به طور پایدار بین 106Ω و 10⁹Ω کنترل می شود، به طور موثر الکتریسیته ساکن تولید شده توسط عملکرد طولانی مدت تجهیزات الکترونیکی را آزاد می کند و از میزبان های کنترل صنعتی دقیق، ارسال تجهیزات ارتباطی و پایانه های نظارت محافظت می کند.

میز کار آن ضد حریق، مقاوم در برابر درجه حرارت بالا، ضد خش و مقاوم در برابر ضربه است. درجه مقاوم در برابر سایش الزامات عملکرد طولانی مدت صفحه کلید و ماوس با فرکانس بالا را برآورده می کند، بدون محو شدن، بدون پوسته شدن و بدون ترک خوردن پس از سال ها استفاده.

3. سیستم سیم کشی جداسازی جریان قوی و ضعیف

مجهز به سازه های ترانکینگ دوگانه مستقل برای جریان قوی و جریان ضعیف است. یک صفحه جداسازی فلزی در وسط محصول چیده شده است تا خطوط برق و خطوط سیگنال را کاملاً از هم جدا کند و از تداخل الکترومغناطیسی، سوسو زدن صفحه، تاخیر سیگنال و از دست دادن بسته داده ناشی از تداخل جریان جلوگیری کند.

سوراخ های سیم مستقل، شیارهای سیم و کانال های سیم کشی پایین برای هر ایستگاه آن در نظر گرفته شده است. تمام سیم‌کشی‌های روی آن مخفی و منظم است، و تعمیر و نگهداری تجهیزات بعدی، تعویض خط و ارتقای سیستم را تسهیل می‌کند. کل کنسول توزیع برق مجهز به پایانه های اتصال زمین استاندارد است تا از حفاظت همسان پتانسیل ایمن، مطابق با استانداردهای پذیرش ایمنی صنعت برق اطمینان حاصل کند.

4. سیستم براکت نصب چند صفحه

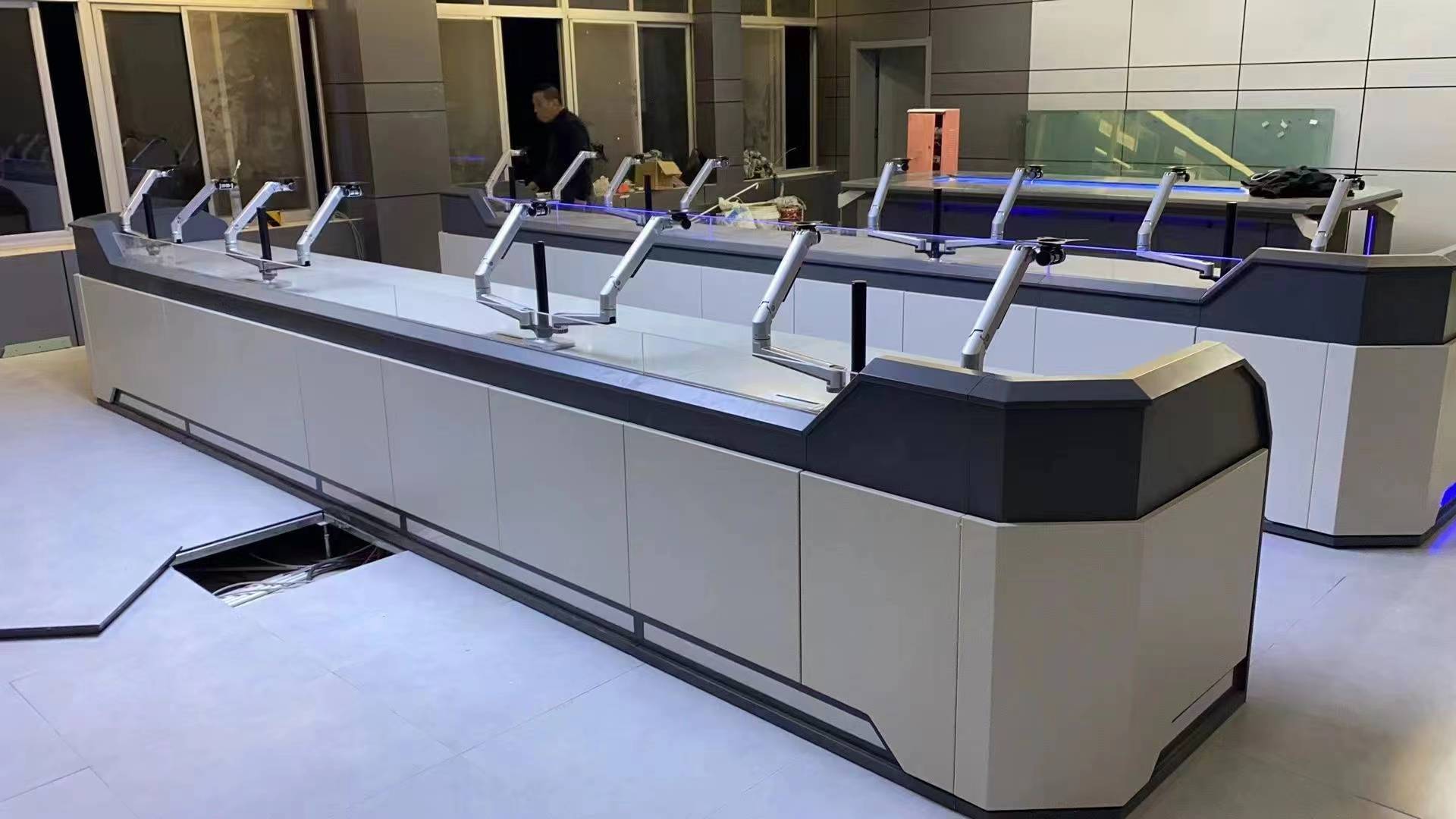

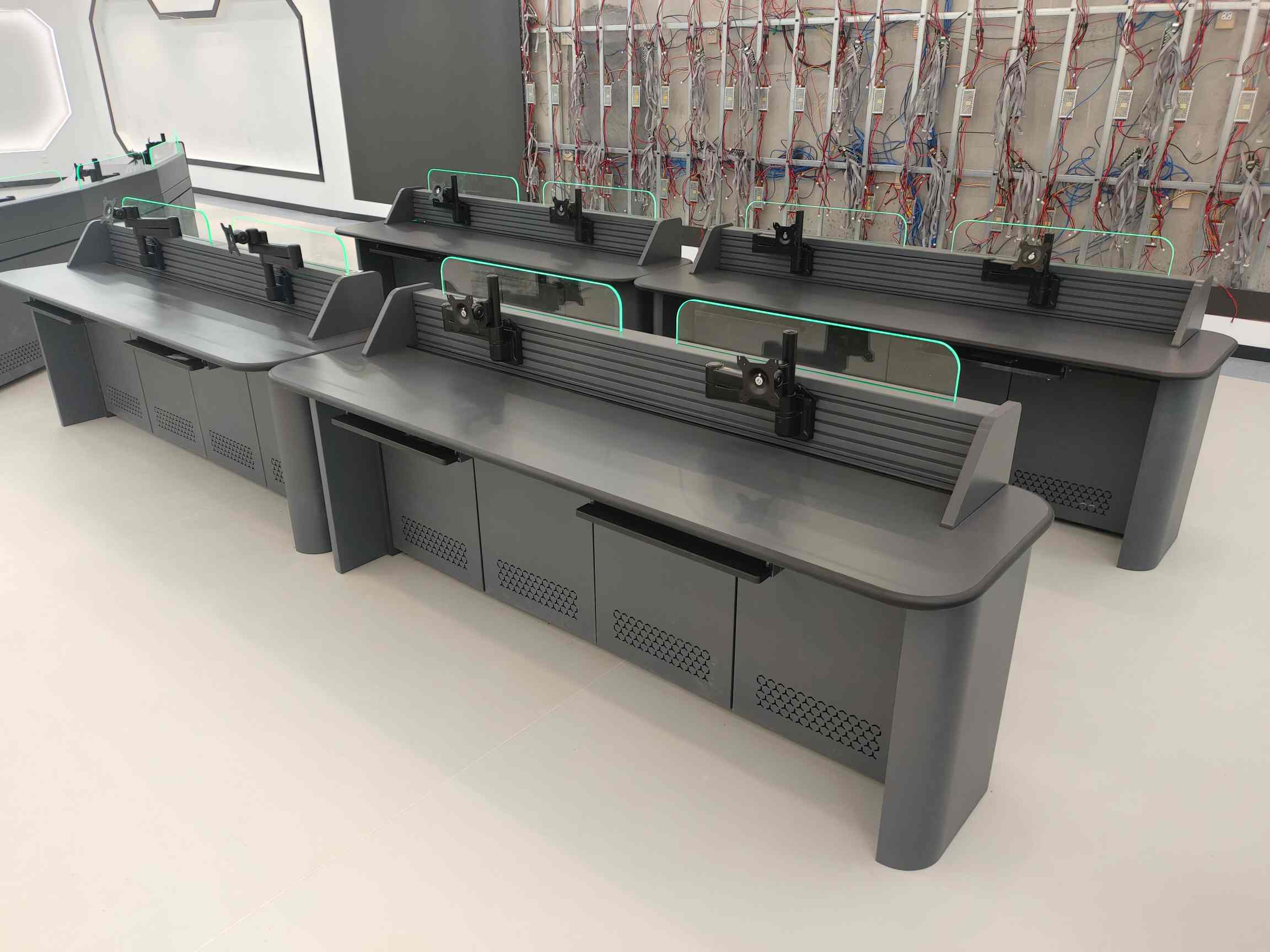

قسمت پشتی آن مجهز به یک براکت نصب مانیتور ضخیم یکپارچه است که قادر به حمل 2 تا 6 مانیتور در هر ایستگاه است. براکت از ساختار فولادی تقویت‌شده با ظرفیت باربری قوی، زوایای بالا به پایین و چپ به راست قابل تنظیم و آرایش صفحه نمایش انعطاف‌پذیر استفاده می‌کند.

براکت برای نمایش نمودارهای شبکه برق، ارسال منحنی های داده، وضعیت عملکرد تجهیزات، ویدئوهای نظارت بلادرنگ و الزامات نمایش همزمان چند سیستمی مناسب است. براکت در طول کارکرد طولانی مدت بدون لرزش ثابت می ماند و تصاویر نظارتی واضح و پایدار را تضمین می کند.

5. طراحی انسانی ارگونومیک

میز کار از طراحی ارگونومیک با شیب میکرو برای بهینه سازی زاویه دید اپراتور و کاهش خستگی چشم استفاده می کند. مجهز به سینی صفحه‌کلید جمع‌شونده مخفی و ریل کشویی صاف است که باعث صرفه‌جویی در فضا و اطمینان از یک دسکتاپ منظم می‌شود.

Power Dispatching Console یک عملکرد اختیاری قابل تنظیم ارتفاع الکتریکی را ارائه می دهد که از کار متناوب نشسته و ایستاده پشتیبانی می کند و به طور موثر راحتی طولانی مدت حین کار را بهبود می بخشد. طراحی کلی پخ قوس از آسیب برخورد جلوگیری می کند و به طور کامل با استانداردهای ایمنی و طراحی انسانی اتاق های کنترل صنعتی مطابقت دارد.

6. ساختار توسعه مدولار

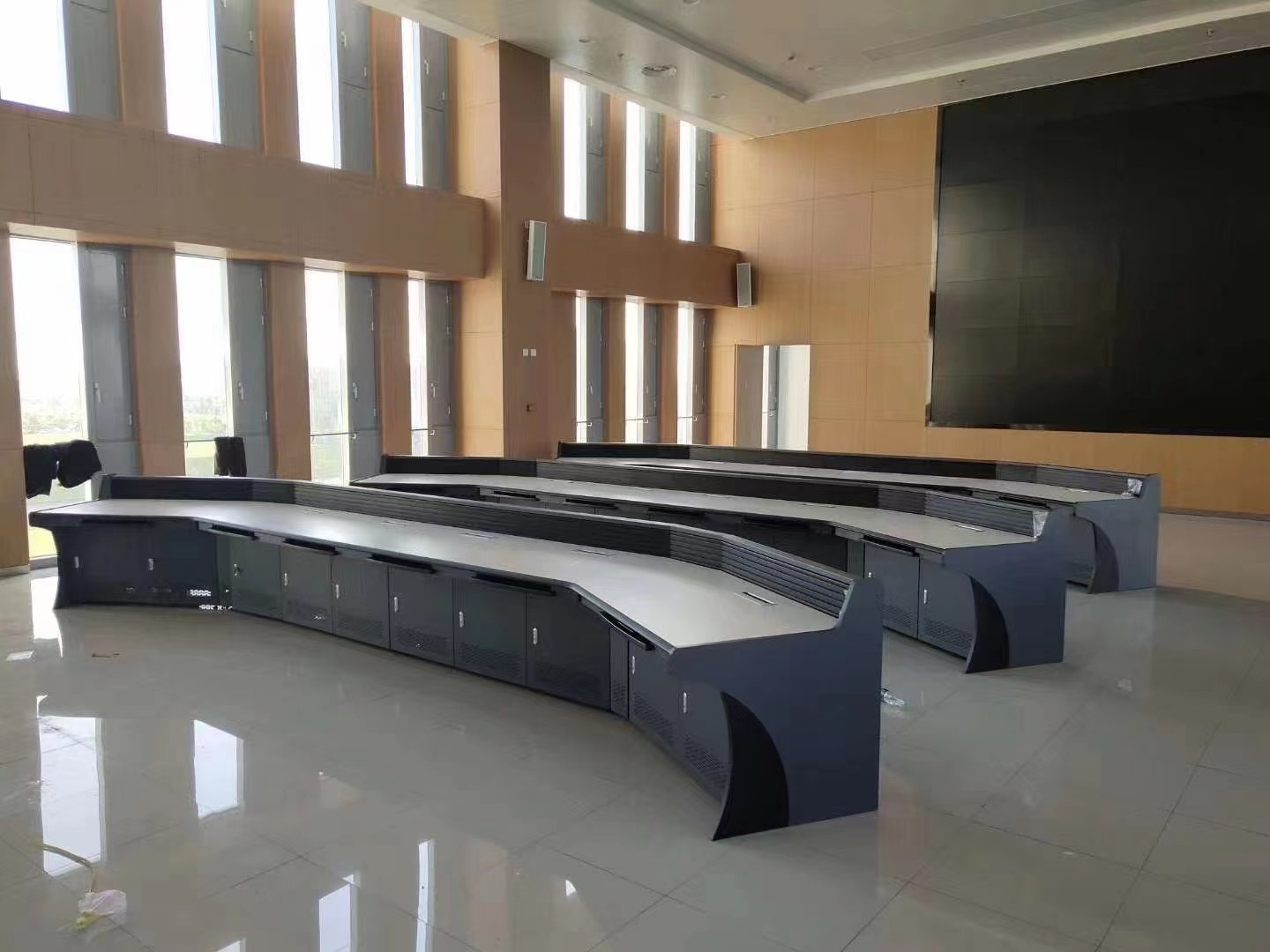

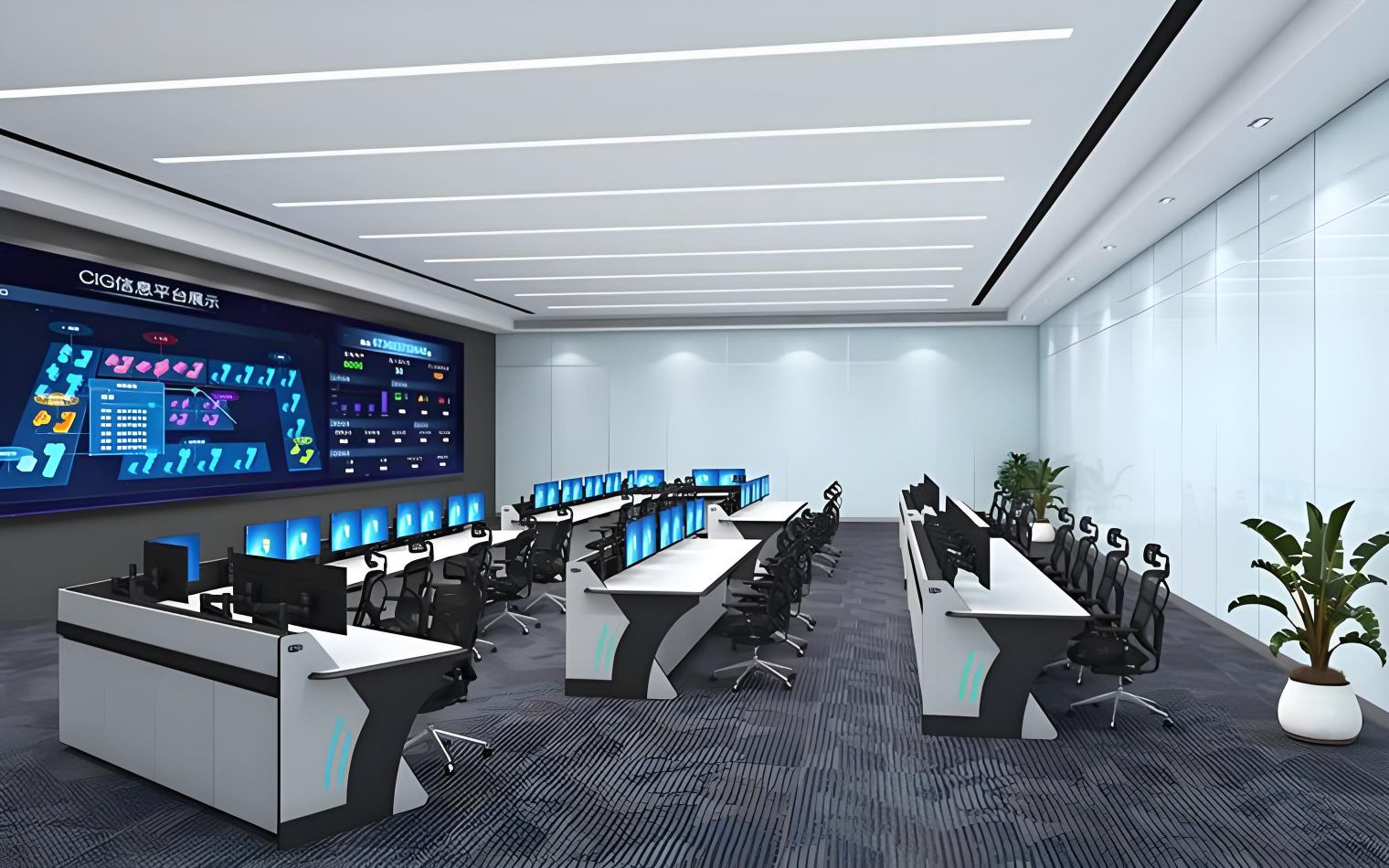

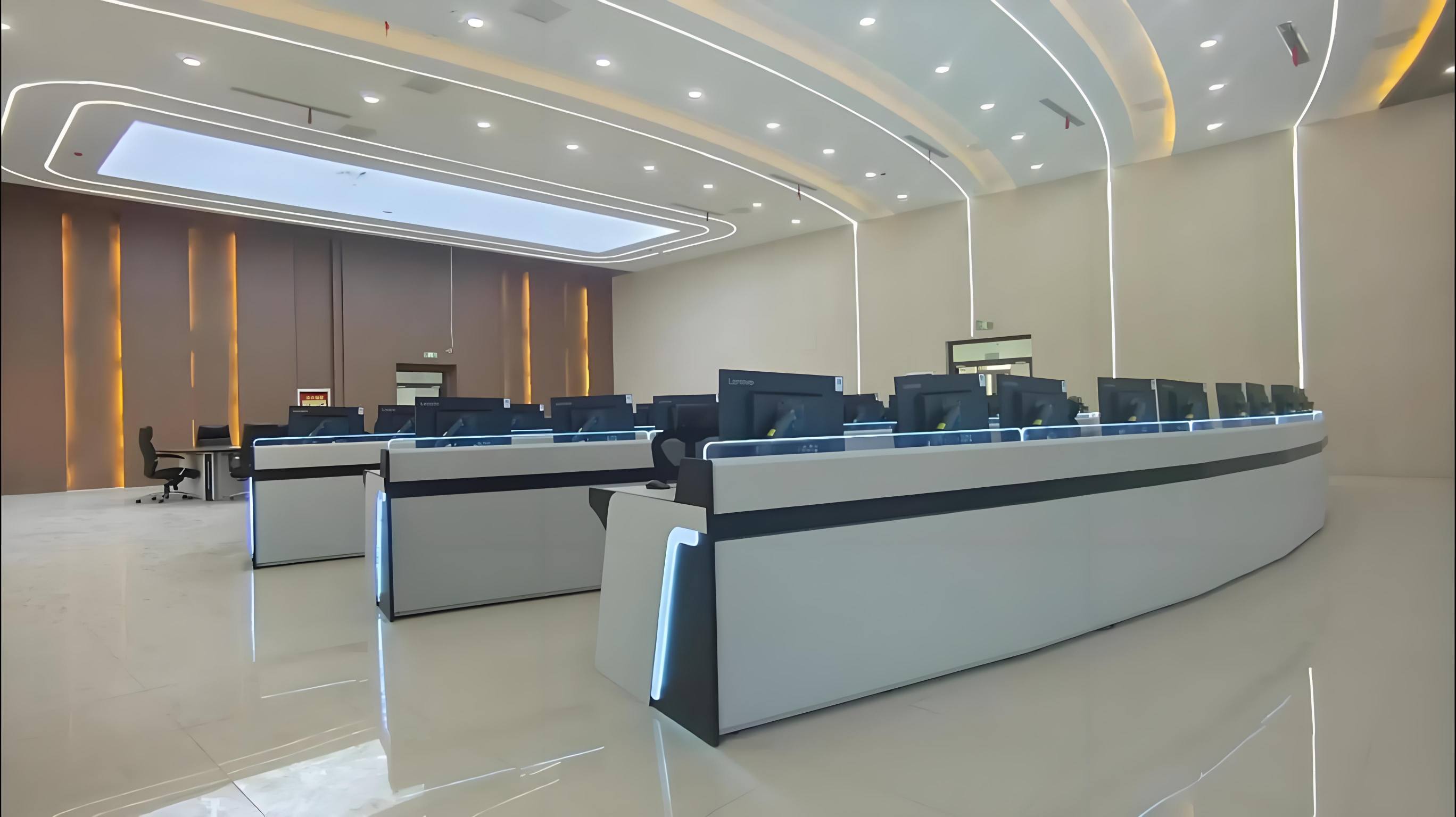

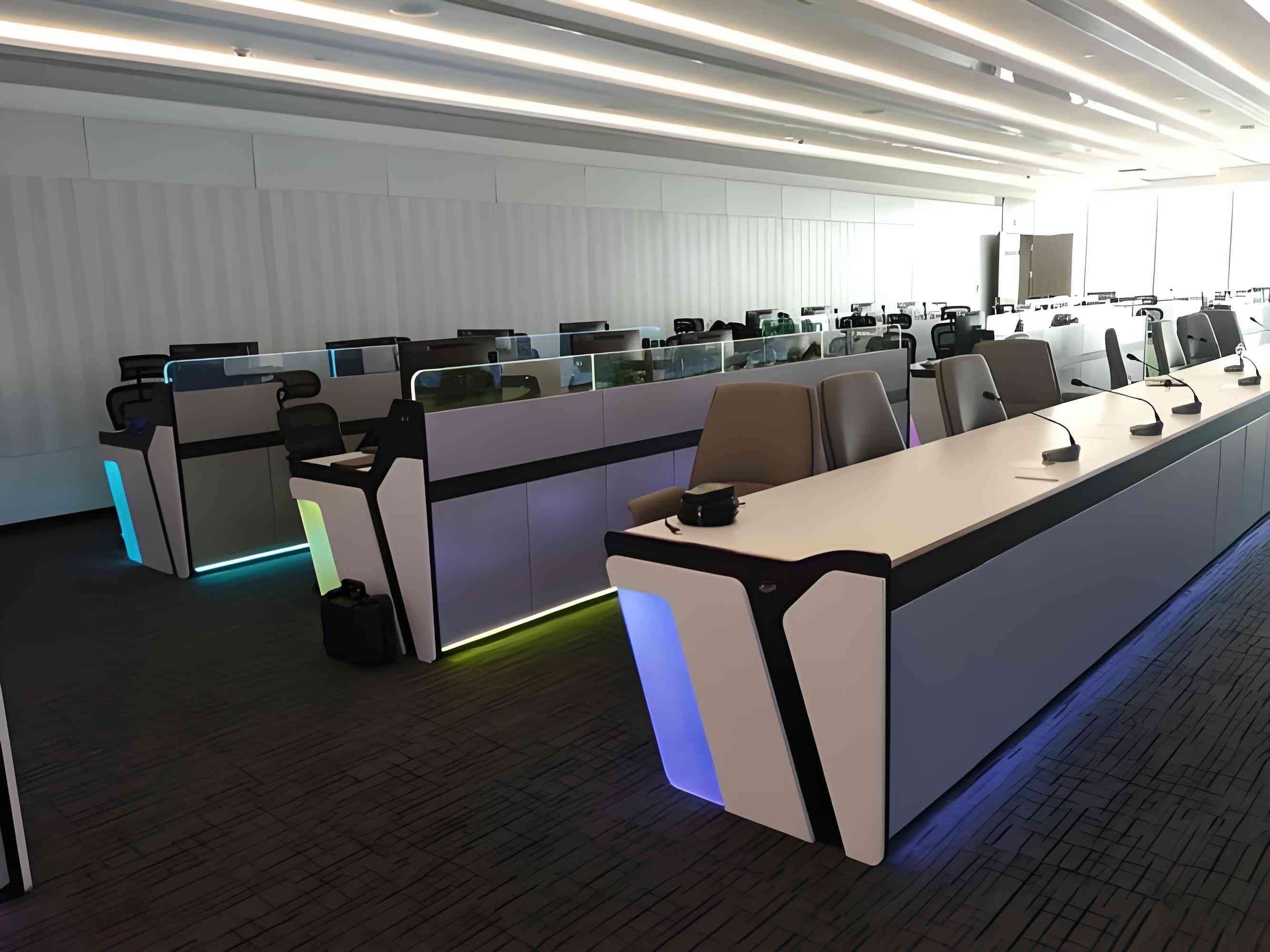

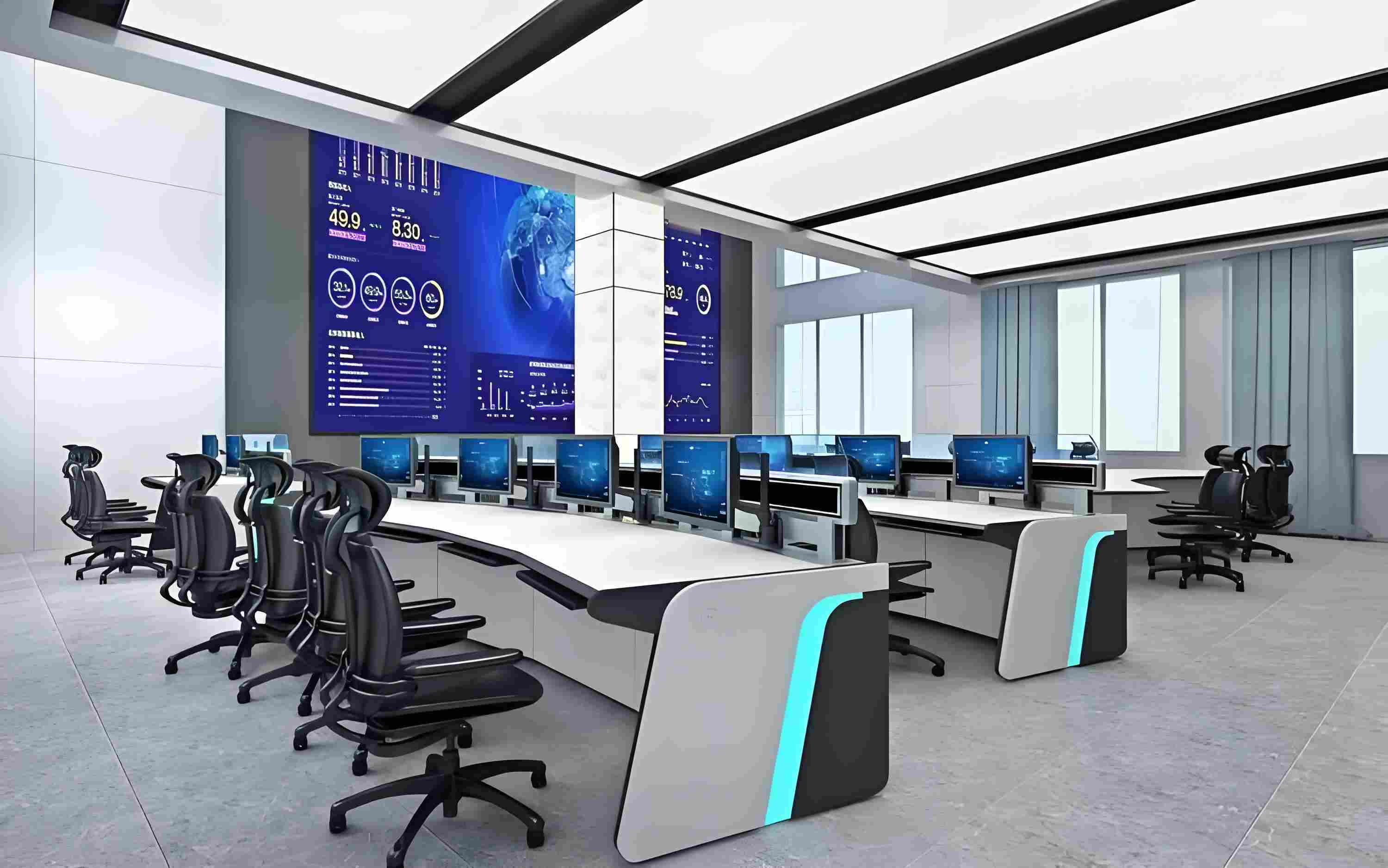

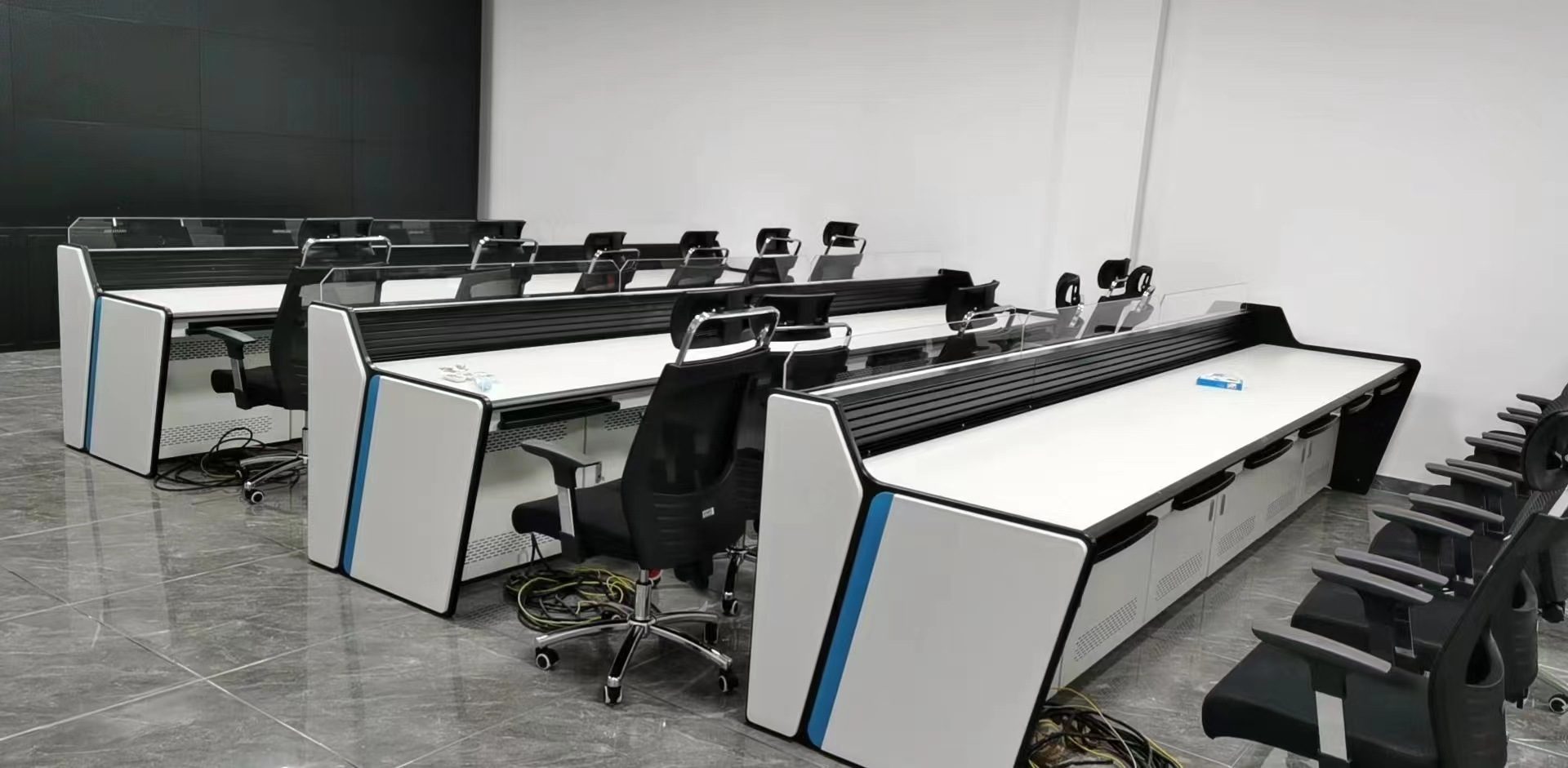

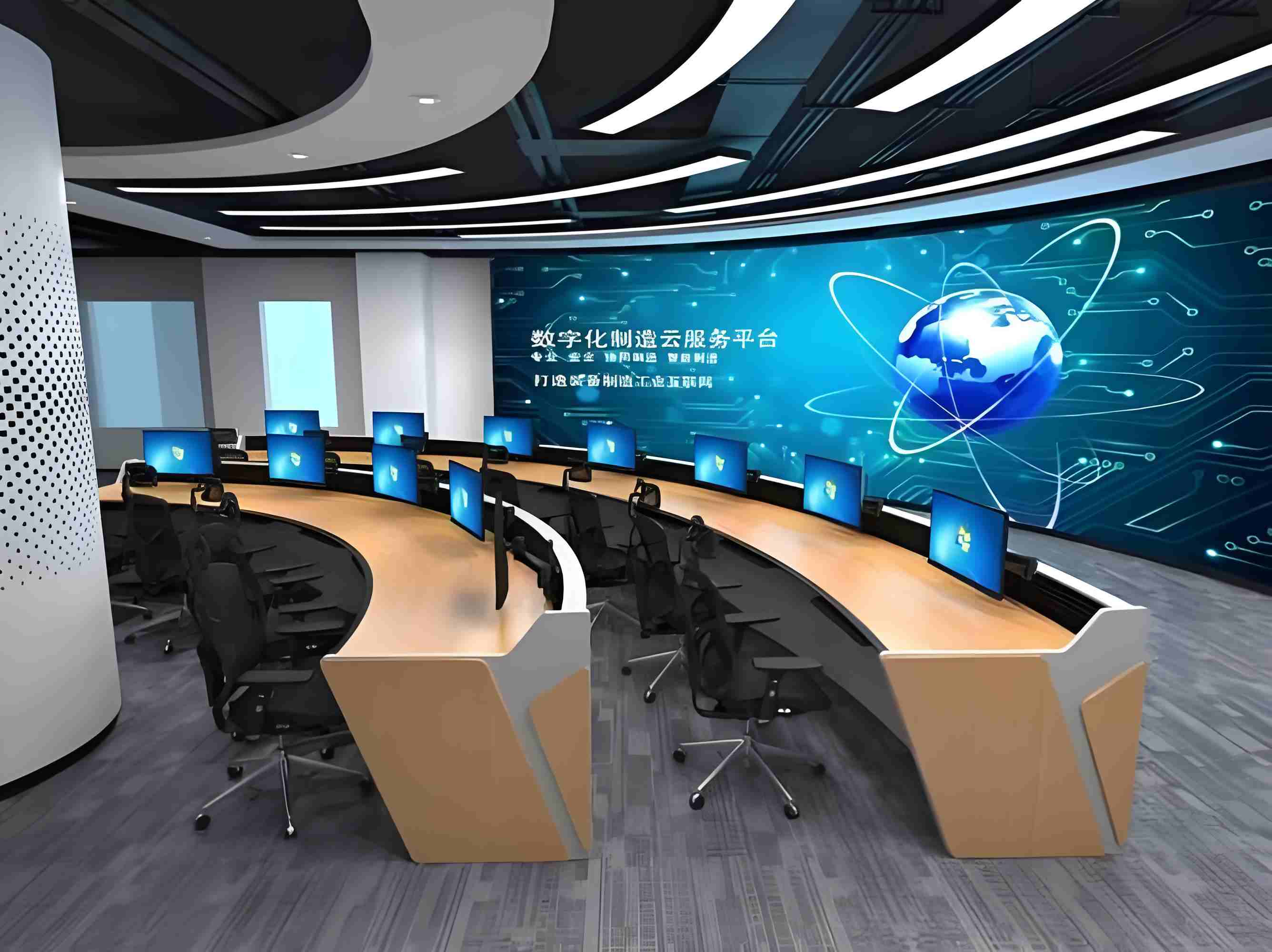

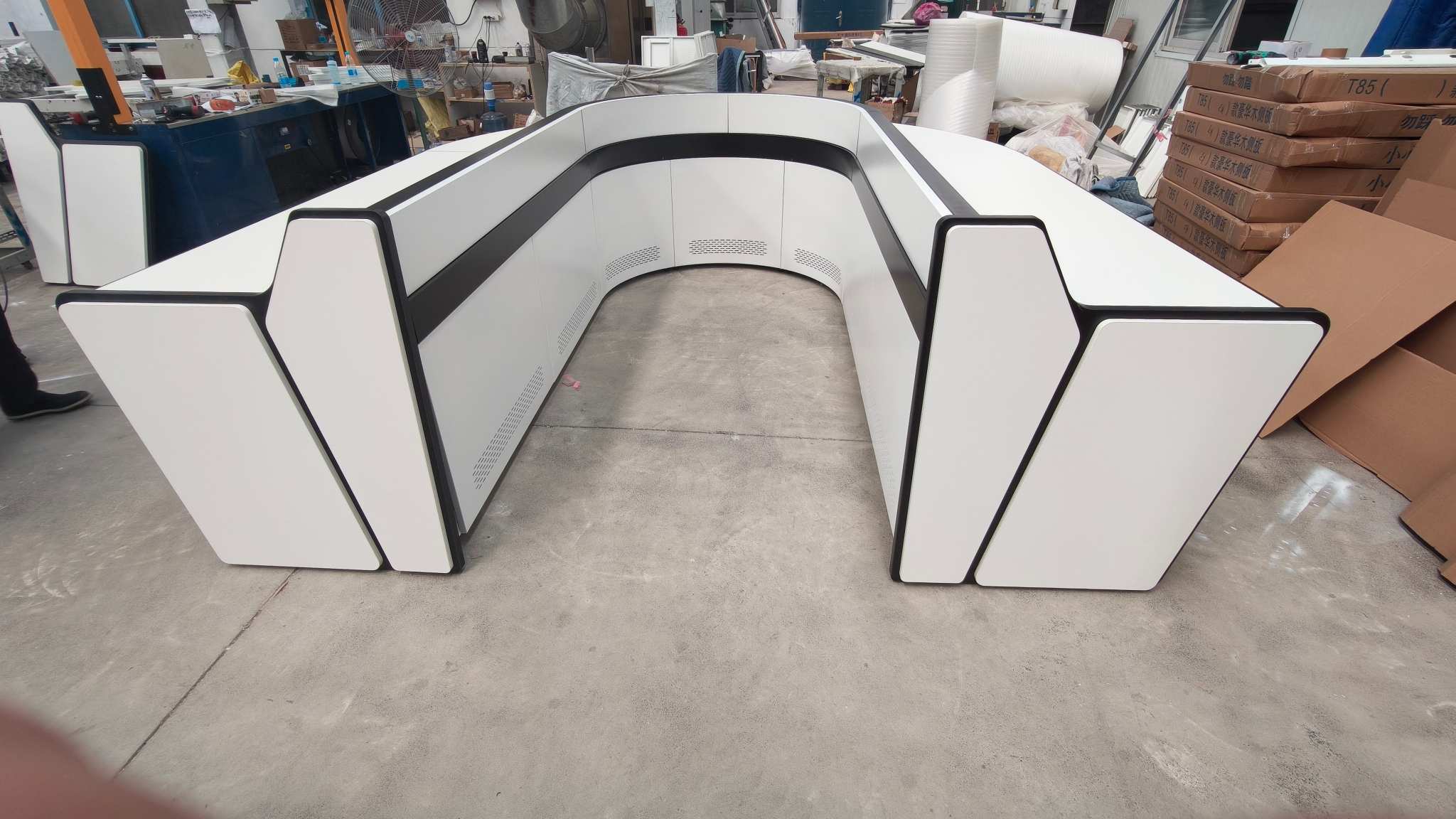

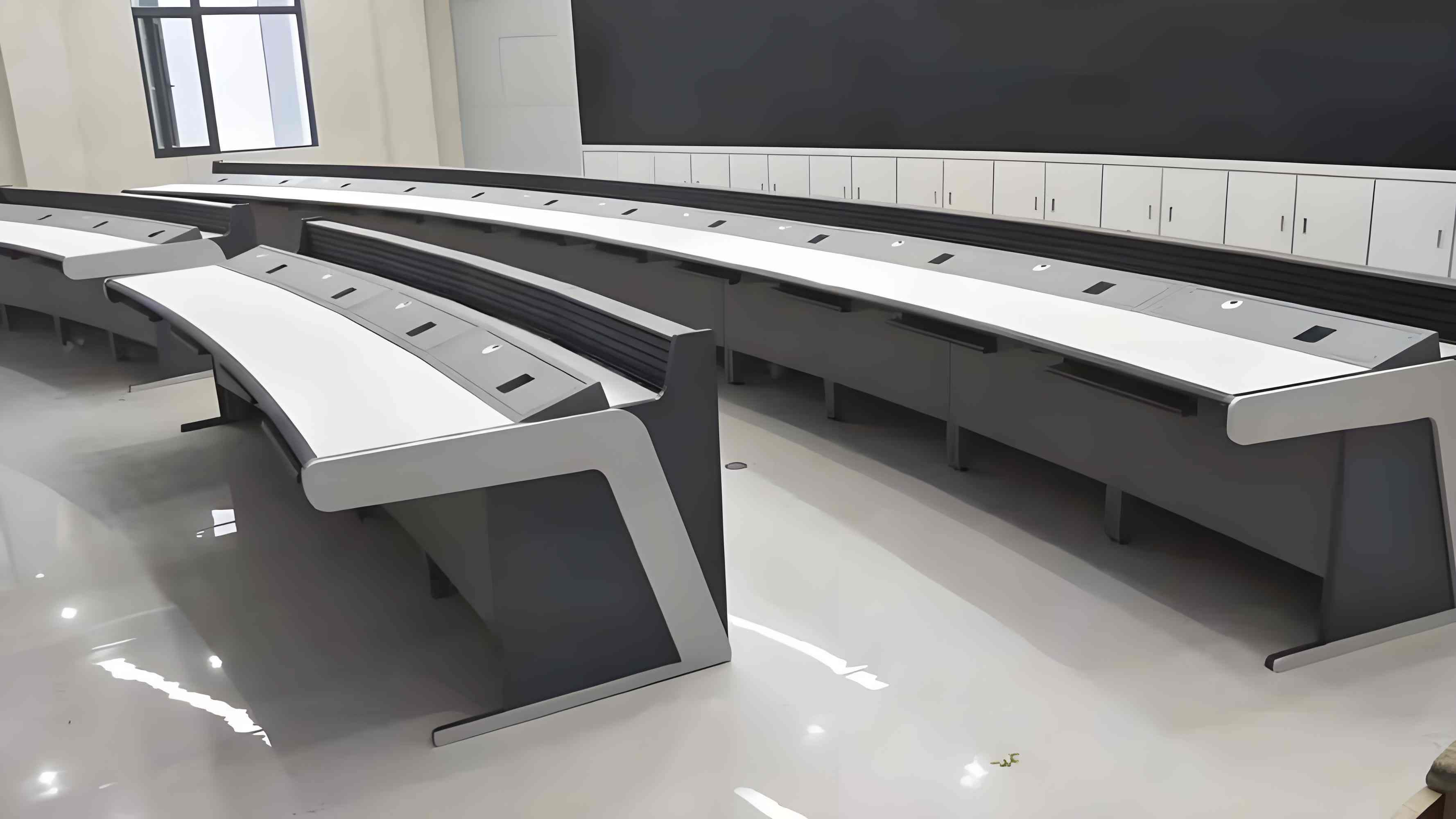

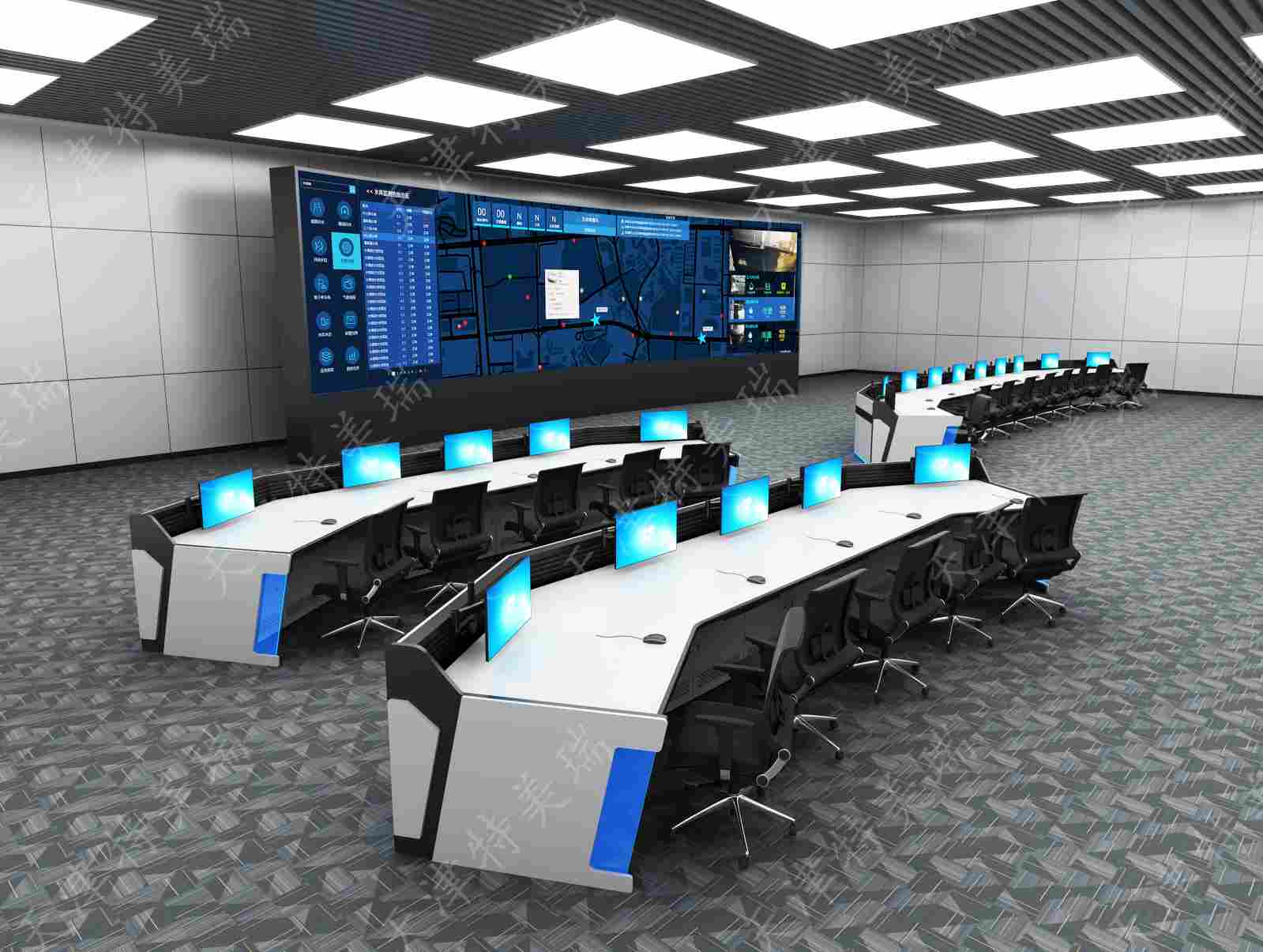

محصول تولید استاندارد شده کاملاً مدولار را با پشتیبانی از اتصال نامحدود ایستگاه‌های تک یا چندتایی اتخاذ می‌کند. با توجه به اندازه اتاق کنترل، کنسول Power Dispatching را می توان به نوع خطی، نوع قوس، نوع U و سایر طرح بندی های کلی ترکیب کرد.

ساختار مدولار امکان اضافه کردن، کاهش و جایگزینی رایگان ماژول‌های عملکردی را فراهم می‌کند و بازسازی سالن بعدی، افزایش ظرفیت و ارتقاء تجهیزات را تسهیل می‌کند. برای اتاق های کنترل شبکه توزیع کوچک، اتاق های کنترل مرکزی نیروگاه های متوسط ​​و سالن های بزرگ دیسپاچینگ شبکه استانی مناسب است.

مزایای محصول

این برای سناریوهای نظارت با شدت بالا 24/7 صنعت برق سفارشی شده است. Power Dispatching Console مزایای برجسته ای در تداخل ضد الکترومغناطیسی، حذف استاتیک، حفاظت ایمنی، پایداری ساختاری و دوام طولانی مدت نشان می دهد.

در مقایسه با میزهای مانیتورینگ معمولی، حرفه ای تر، ایمن تر و سازگارتر با محیط های پیچیده الکترومغناطیسی قدرت است.

همه مواد ضد حریق، سازگار با محیط زیست و بادوام هستند، استانداردهای ایمنی صنعتی بین المللی و الزامات بازرسی صنعت برق را برآورده می کنند. این محصول ایستگاه کاری کنترلی ترجیحی برای شرکت‌های شبکه برق، نیروگاه‌ها، پروژه‌های انرژی نو و شرکت‌های EPC مهندسی نیرو است.

دامنه کاربرد

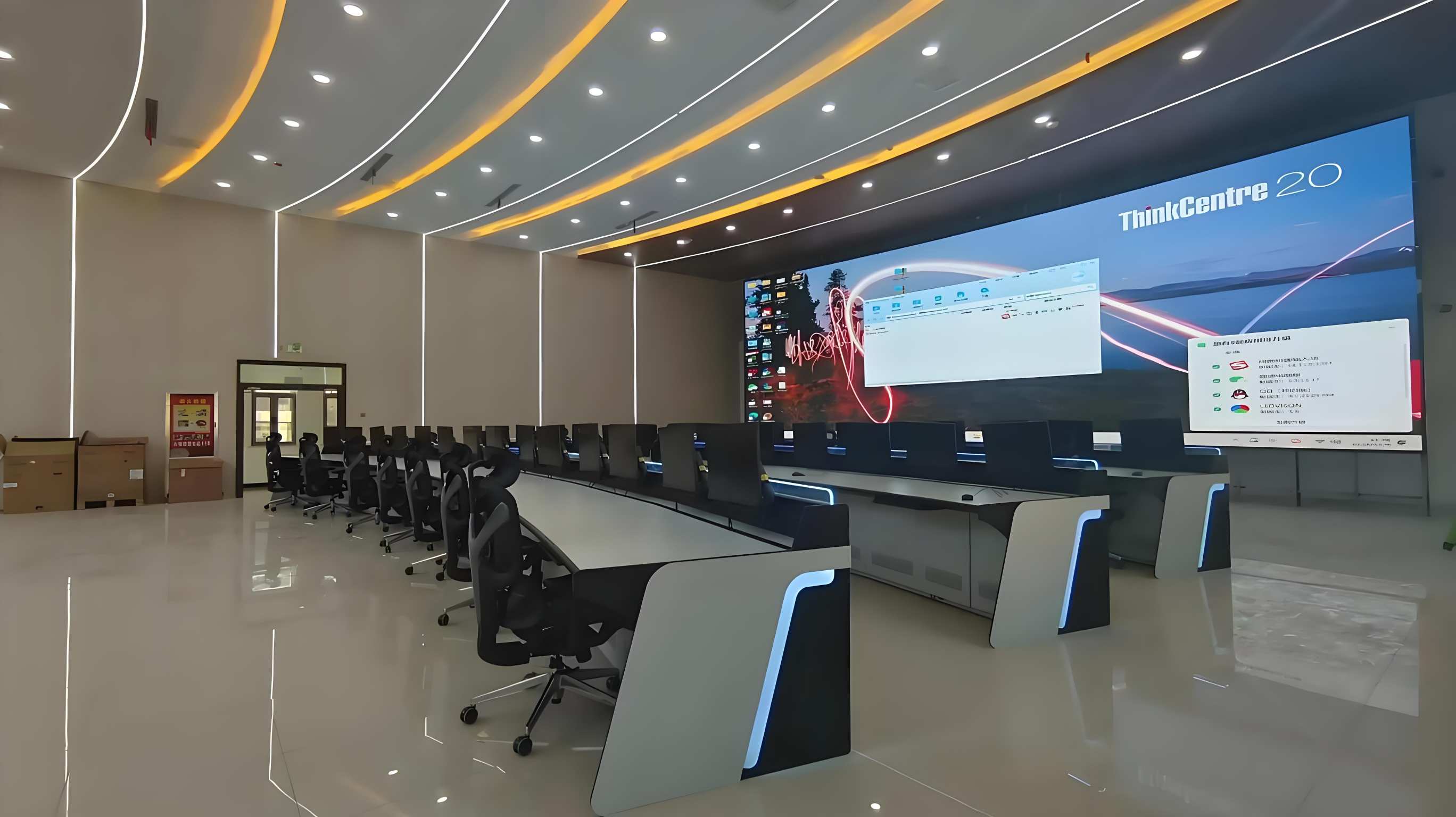

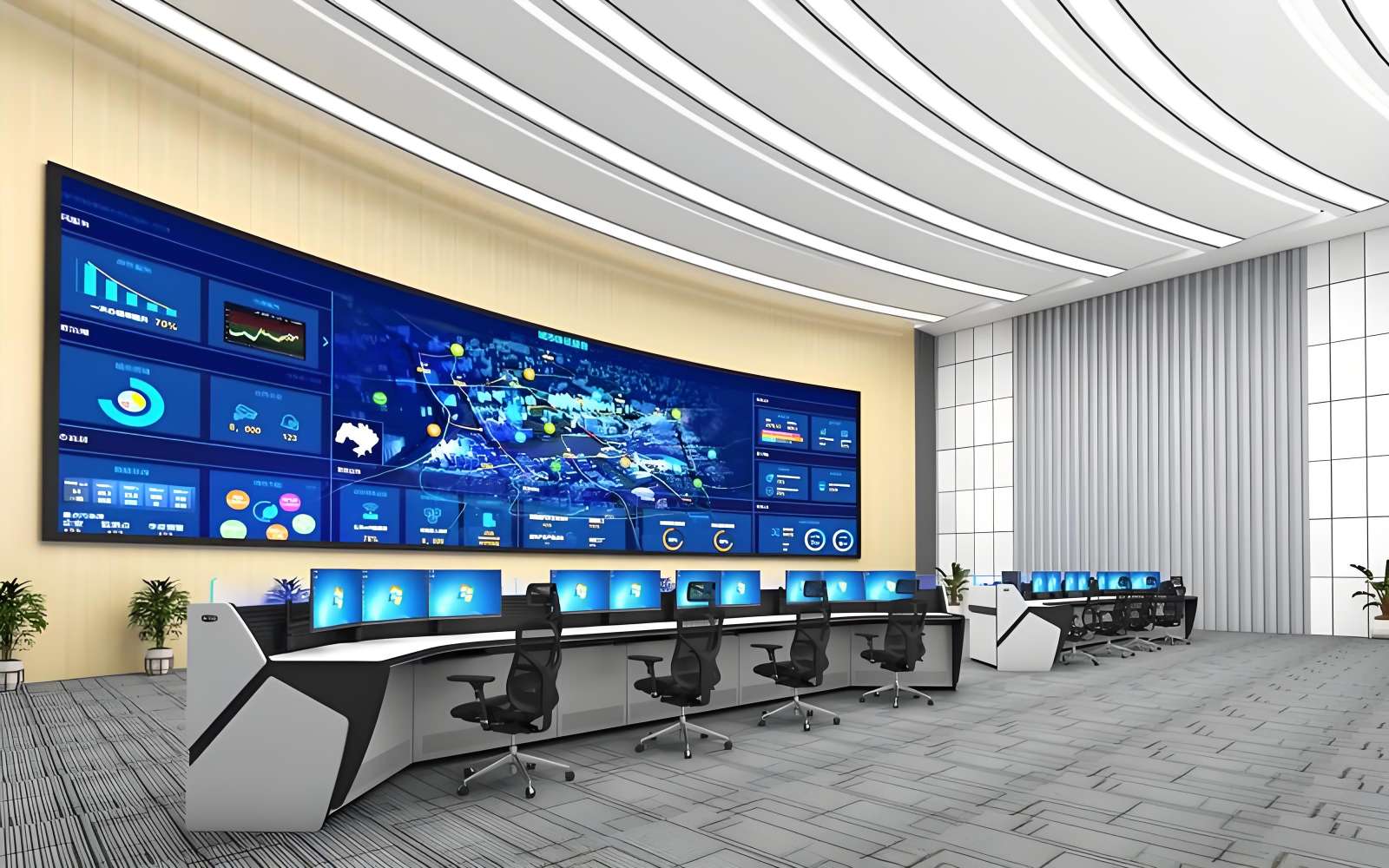

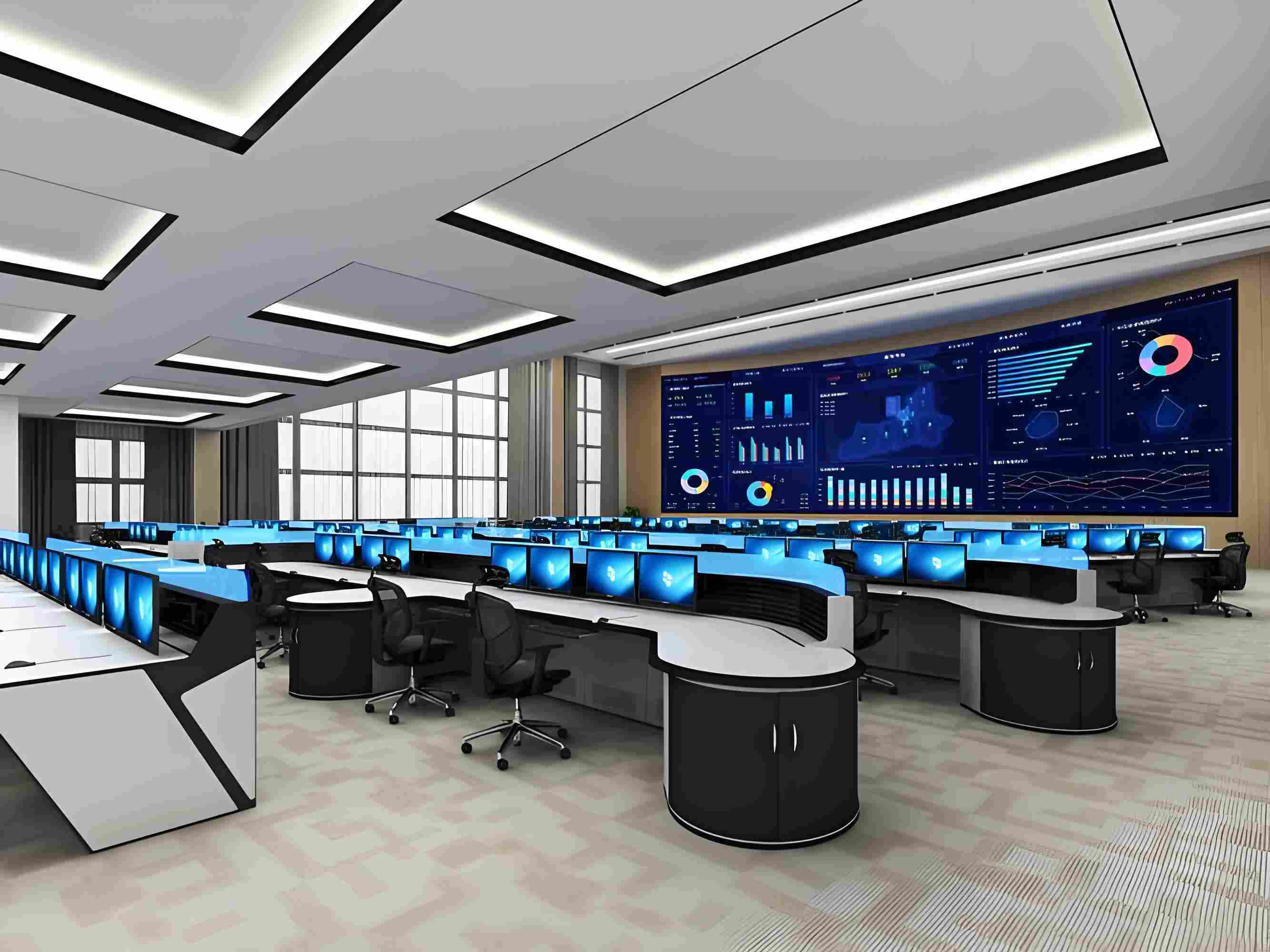

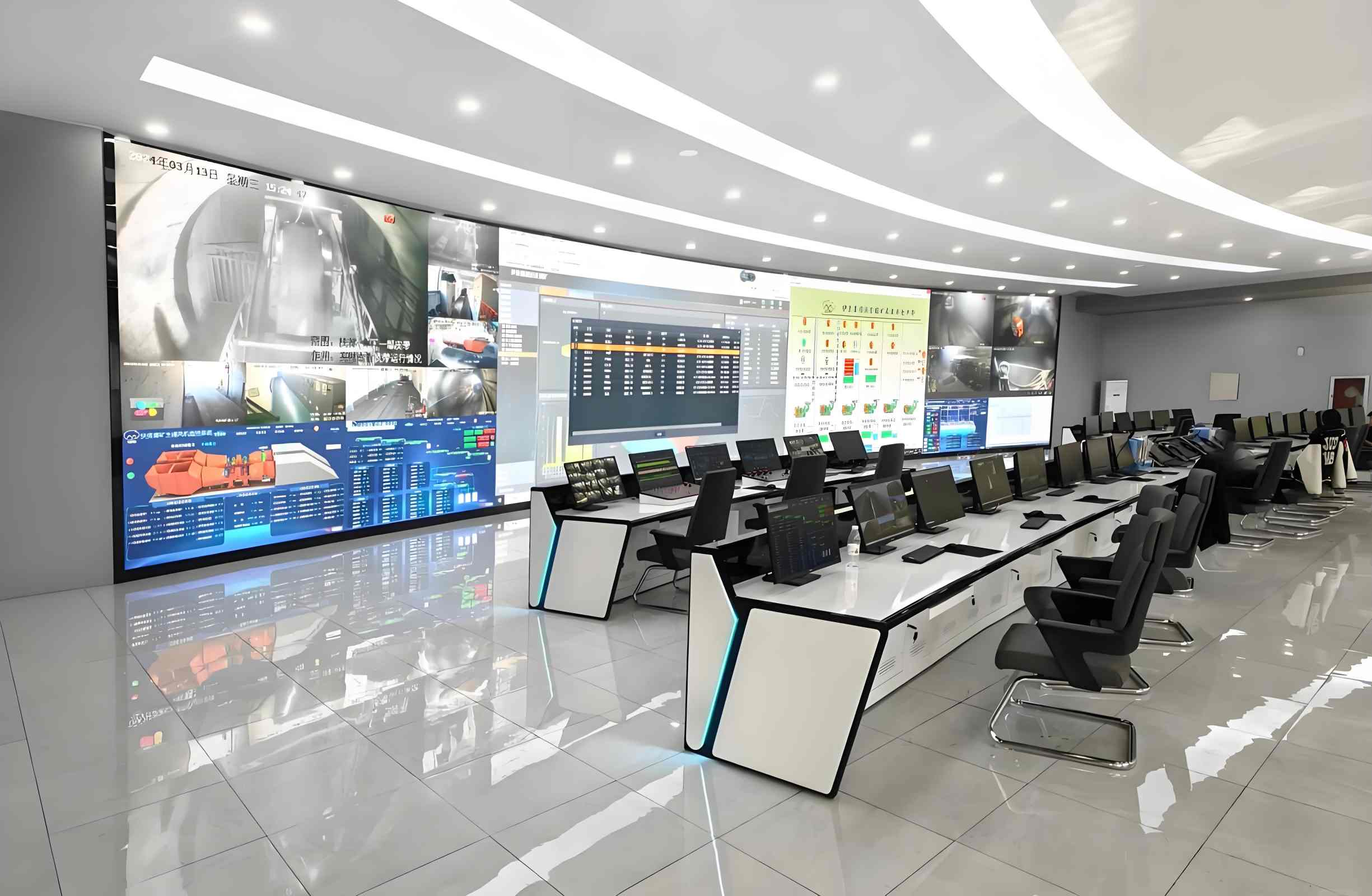

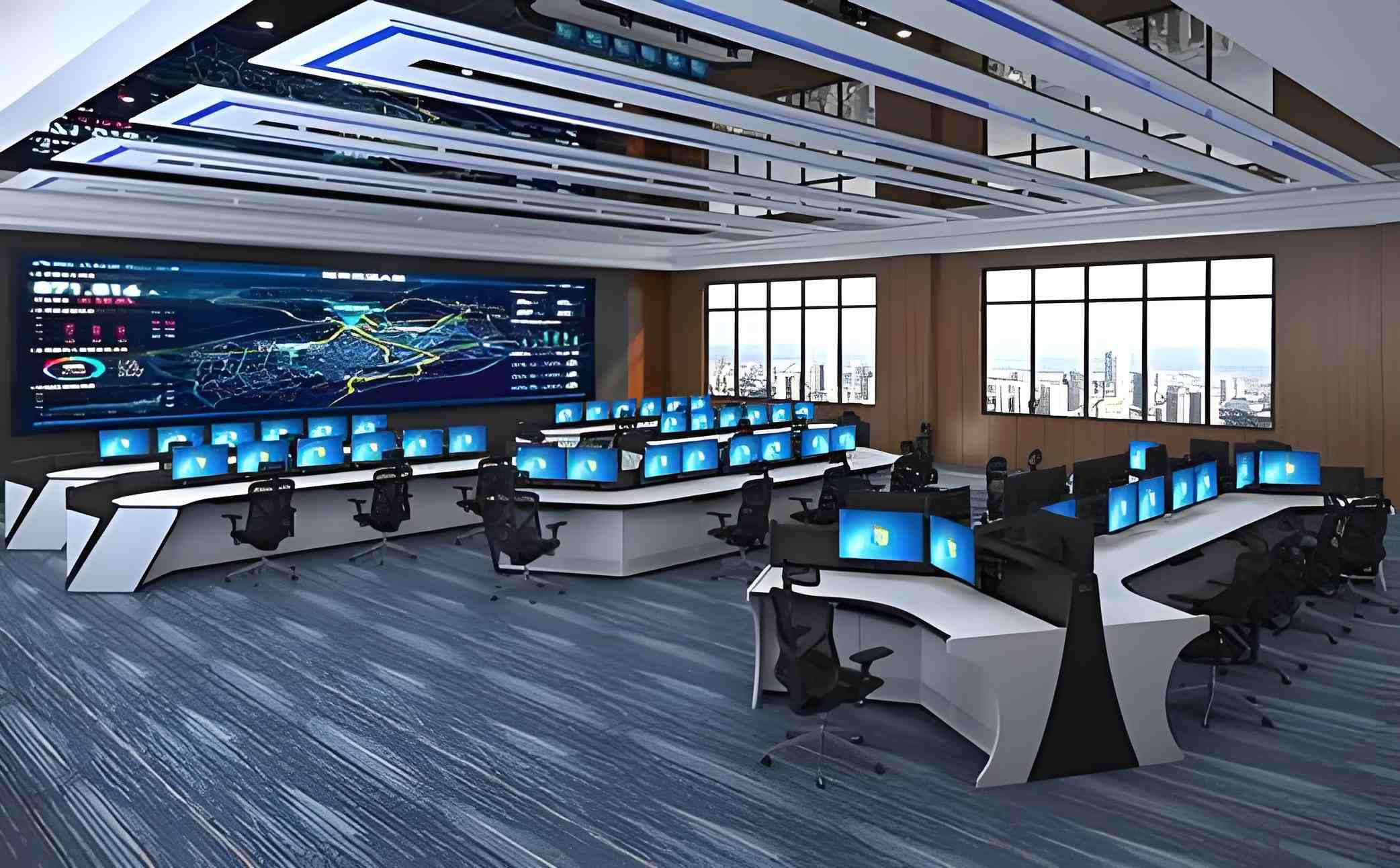

کنسول دیسپاچینگ برق برای مراکز دیسپاچینگ شبکه برق، اتاق‌های کنترل اداره برق شهری، مراکز نظارت شبکه توزیع، اتاق‌های کنترل مرکزی نیروگاه حرارتی، اتاق‌های مانیتورینگ نیروگاه‌های آبی، مراکز کنترل انرژی بادی و انرژی جدید خورشیدی، اتاق‌های مانیتورینگ ایستگاه ذخیره‌سازی انرژی، اتاق‌های کنترل متمرکز پست، و مراکز برنامه‌ریزی ارتباطات برق کاربرد دارد.

پارامترهای فنی

1. جنس قاب: فولاد نورد سرد SPCC 1.5-2.0mm / آلیاژ آلومینیوم 6063-T5
2. جنس میز کار: لمینت فشرده HPL یا تخته نسوز ضد الکتریسیته ساکن اختیاری
3. مقاومت سطحی: 106-10⁹Ω
4. مقاومت زمین: ≤1Ω
5. ظرفیت بار استاتیک: ≥100kg/㎡
6. حالت عملیات: ثابت / برقی قابل تنظیم ارتفاع اختیاری است
7. طراحی سیم کشی: ترانکینگ جداسازی جریان قوی و ضعیف مستقل
8. عمر سرویس: بیش از 15 سال در شرایط کاری عادی
